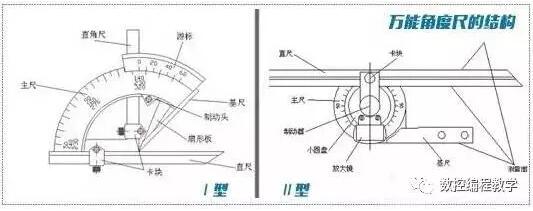

萬能角度尺又叫角度規、游標角度尺，它是利用游標讀數原理來直接測量工件角或進行劃線的一種角度量具。適用于機械加工中的內、外角度測量。讀數及使用方法詳見下文：

萬能角度尺的讀數及使用方法

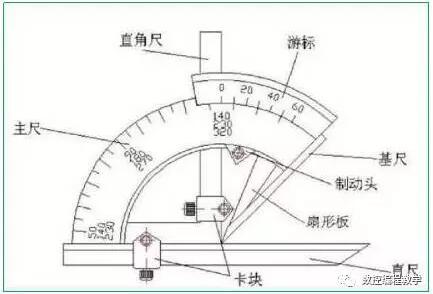

測量時，根據產品被測部位的情況，先調整好角尺或直尺的位置，用卡塊上的螺釘把它們緊固住，再來調整基尺測量面與其它有關測量面之間的夾角。這時，要先松開制動頭上的螺母，移動主尺作粗調整，然后再轉動扇形板背面的微動裝置作細調整，直到兩個測量面與被測表面密切貼合為止。然后擰緊制動器上的螺母，把角度尺取下來進行讀數。

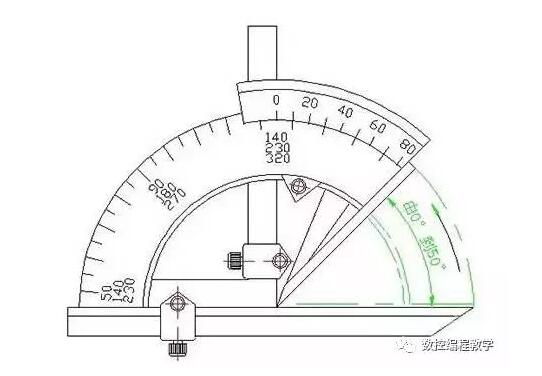

一、測量0°-50°之間角度

角尺和直尺全都裝上，產品的被測部位放在基尺各直尺的測量面之間進行測量。

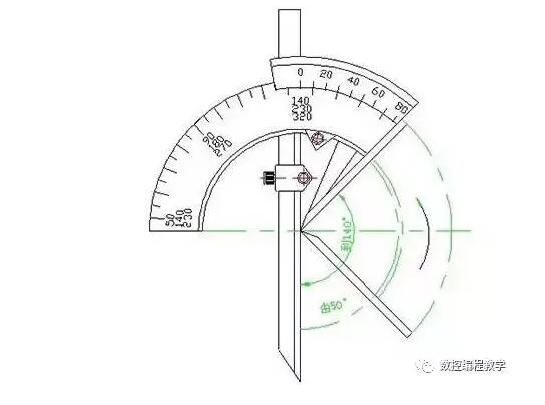

二、測量50°-140°之間角度

可把角尺卸掉，把直尺裝上去，使它與扇形板連在一起。工件的被測部位放在基尺和直尺的測量面之間進行測量。

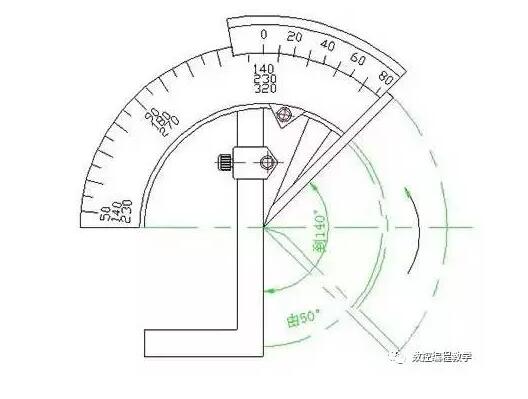

也可以不拆下角尺，只把直尺和卡塊卸掉，再把角尺拉到下邊來，直到角尺短邊與長邊的交線和基尺的尖棱對齊為止。把工件的被測部位放在基尺和角尺短邊的測量面之間進行測量

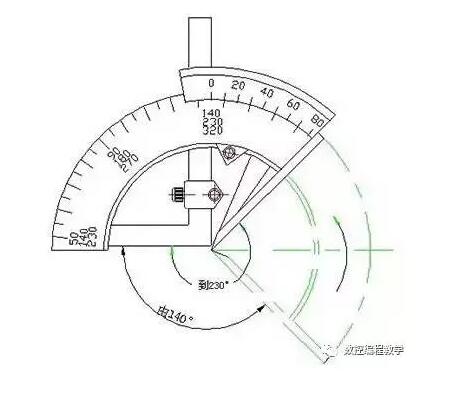

三、測量140°-230°之間角度

把直尺和卡塊卸掉，只裝角尺，但要把角尺推上去，直到角尺短邊與長邊的交線和基尺的尖棱對齊為止。把工件的被測部位放在基尺和角尺短邊的測量面之間進行測量。

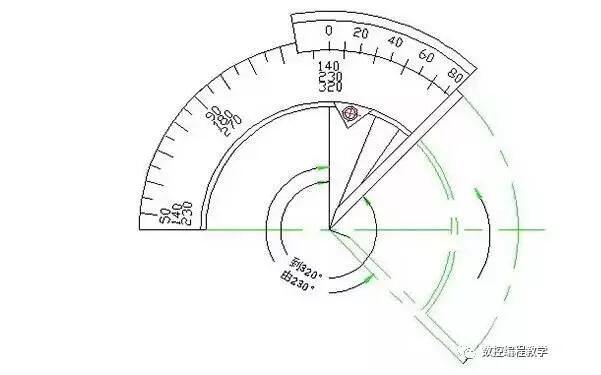

四、測量230°-320°之間角度

把角尺、直尺和卡塊全部卸掉，只留下扇形板和主尺（帶基尺）。把產品的被測部位放在基尺和扇形板測量面之間進行測量。

萬能角度尺是用來測量工件內、外角度的一種量具；可測 0—320°外角及40—130°內角。

其讀數方法與游標卡尺完全相同。

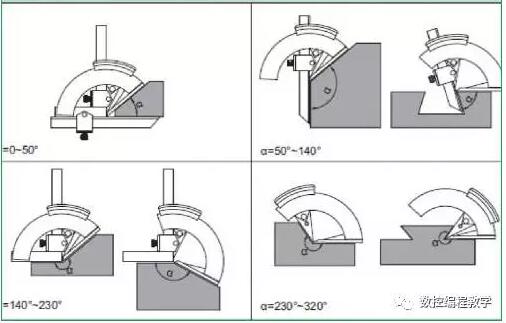

見下圖各種角度的測量方法：

用途：測量一般的角度、長度、深度、水平度以及在圓形工件上定中心等。

為什么萬能角度尺的測量范圍是 0—320°外角及40—130°內角？

答疑：

在測量最大角度230~320°時，當扇形板和基尺貼合，此時形成的角度剛好是40°，即為無法測量的角度，所以最大測量是360-40°=320°；

相反，就可測量40~130的內角度了。
