鋁及其合金，由于密度小并具有一定的機(jī)械性

能和良好的導(dǎo)電性、導(dǎo)熱性及耐蝕性，因此在各種工業(yè)部門中都得到廣泛的應(yīng)用，特別是航空領(lǐng)域。

但在鉆孔加工中，鋁合金卻存在著很多的加工難題。

鋁合金按制造方法不同，分為鑄造的和形變（可壓延）的兩大類。

形變鋁合金多用來制造拉伸的零件、鉚釘、板材、型材等，這一類零件在加工過程中，孔的加工并不多見，我們暫且不考慮。

而鑄造鋁合金，相對(duì)而言種類很多，最基本的是鋁硅合金是硅鋁明。

與鋼材和黃銅相比，鋁合金的特點(diǎn)：

一是材質(zhì)軟，剛性差

二是彈性模量低。

這兩個(gè)因素顯著影響了鋁合金的切削加工性。因此，在加工鋁合金工件時(shí)，必須充分地夾緊和支撐工件，并保持刀具鋒利。否則，工件往往會(huì)有離開切削刀具的傾向。

有時(shí)工件的表面出現(xiàn)不規(guī)則的槽痕和光亮的擠壓斑，一種可能是由于刀具對(duì)工件的壓力不正常引發(fā)的，還有一種可能是由于夾持不牢固而引起振顫時(shí)，刀具在工件的表面作間隙式的磨蹭，發(fā)生擠壓現(xiàn)象和粉狀切削，然后當(dāng)間隙或彈性消失時(shí)，刀具就咬入工件的表面，啃出槽痕。

所以，在鉆孔過程中，我們也要注意鋁合金的切

削要點(diǎn)，合理地選取鋁合金的切削方法。

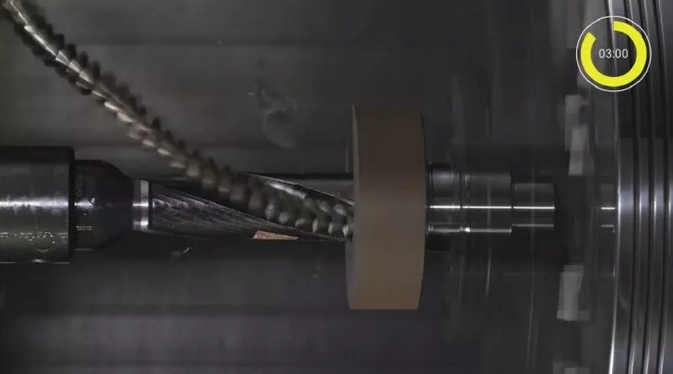

選擇鋁合金群鉆

在鉆削過程中，標(biāo)準(zhǔn)群鉆由于外刃鋒角（2Φ）、內(nèi)刃鋒角（2Φ'）相對(duì)較大，后角（α）較小，后刀面與被切削面摩擦嚴(yán)重，產(chǎn)生了大量的切削熱，切削溫度升高快；主切削刃對(duì)材料的切入角小，切削厚度變薄，容易碎斷，不易排出；內(nèi)刃前角為負(fù)值，工作中完全處于擠壓切削狀態(tài)，局部溫度高，材料融敷現(xiàn)象嚴(yán)重。

鋁合金專用群鉆幾何參數(shù)和形狀的改進(jìn)。經(jīng)過長期實(shí)踐，我們對(duì)標(biāo)準(zhǔn)群鉆進(jìn)行了幾何參數(shù)和形狀上的改進(jìn)，刃磨成鋁合金專用鉆頭，將原有140°的外刃鋒角減小至105°～110°，這樣就減少了軸向力，加大了刀尖角，改善了散熱條件，加劇了切屑變形，形成了條狀切屑。

加大后角，將后角α由原來的13°～14°加大至22°～23°，這樣就減少了切削熱的產(chǎn)生，使熔敷現(xiàn)象減輕，同時(shí)較大的后角，也使得主切削刃更加鋒利，容易切入材料，形成厚切屑，方便排出。

將原內(nèi)刃前角–10°左右改為正值或接近正值，可以很好地降低切削阻力，改善內(nèi)刃切削狀體。

將原有雙邊圓弧槽改為單邊圓弧槽，在鋁合金硬度低的條件下，可以很好地減小切削抗力，增加切屑厚度，而不會(huì)引起震動(dòng)。

將橫刃沿背側(cè)的棱多磨去一些，以加大容屑空間。

（2）鋁合金群鉆的刃磨方法。準(zhǔn)備使用A46～60K、L型號(hào)砂輪，砂輪修磨平整，砂輪的遠(yuǎn)郊不得大于鉆頭的圓弧半徑。

刃磨直刃時(shí)，鉆頭刃口與砂輪平面靠齊，鉆頭軸線向左切屑出峰角的角度，由刃口向后刀面磨削，上下擺動(dòng)鉆頭柄部，整個(gè)過程手要有支點(diǎn)，鉆頭尾部擺動(dòng)不可高于水平面。

在刃磨月牙槽時(shí)，鉆頭主切削刃接觸砂輪邊角，刃口不可上翹，鉆頭柄部向下壓刃磨后刀面，砂輪與鉆軸夾角55°角，鉆頭平進(jìn)，不可上下擺動(dòng)。

在刃磨橫刃時(shí)，鉆頭軸線左傾15°，鉆頭尾部下壓55°，外刃和砂輪側(cè)面形成夾角，注意及時(shí)冷卻鉆頭，避免鉆心退火。

最后刃磨加深鉆頭的內(nèi)槽，用片狀砂輪或小砂輪，此時(shí)要注意后角的角度，避免后刀面空間位置高于圓弧切削刃。

切削刃的鐾光

為了減輕產(chǎn)生積屑瘤的情況，特別是避免積屑瘤在消失時(shí)的殘痕粘附在前面上，應(yīng)將鉆頭切削刃的前刀面（螺旋槽）和后刀面用油石鐾光到0.8μm以上；最好選用刃溝經(jīng)過拋光的鉆頭。

選擇合適的切削用量

極限轉(zhuǎn)速，大進(jìn)給，是鋁合金鉆孔時(shí)的切削宗旨。高轉(zhuǎn)速可以提供較大離心力，使得切屑在螺旋槽中更容易呈現(xiàn)噴射狀排出，同時(shí)也可縮短切屑在切削刃上的單位停留時(shí)間，降低粘結(jié)的可能性。而較大的進(jìn)給量，可以降低單位切削量內(nèi)產(chǎn)生的切削熱量。

充分夾緊和支撐工件

在加工鋁合金工件時(shí)，必須充分地夾緊和支撐工件，并保持刀具鋒利。否則，工件往往會(huì)有離開切削刀具的傾向。

有時(shí)工件的表面出現(xiàn)不規(guī)則的槽痕和光亮的擠壓斑，一種可能是由于刀具對(duì)工件的壓力不正常引發(fā)的，還有一種可能是由于夾持不牢固而引起振顫時(shí)，刀具在工件的表面作間隙式的磨蹭，發(fā)生擠壓現(xiàn)象和粉狀切削，然后，當(dāng)間隙或彈性消失時(shí)，刀具就咬入工件表面，啃出槽痕。

選取合理的加工過程

為了獲得光潔的工件表面，盡可能采用先鉆孔后擴(kuò)孔的組合，因?yàn)楦鞣N合格的鋁合金工件毛坯，總會(huì)有一些氧化層，加劇鉆頭的磨損。

選擇配套的切削液

鋁合金切削液的選擇非常重要，必須保證良好的潤滑性、冷卻性、過濾性和防銹性，因此，可用于鋁合金加工的切削液與普通的切削液有所不同。

在鉆孔時(shí)，由于是高速加工，可產(chǎn)生大量的熱量，如果產(chǎn)生的熱量不能及時(shí)地被切削液帶走，將會(huì)發(fā)生粘刀現(xiàn)象，嚴(yán)重的會(huì)出現(xiàn)積屑瘤，將嚴(yán)重的影響到工件的加工精糙度和刀具的使用壽命，同時(shí)熱量也可使工件發(fā)生變形，嚴(yán)重影響到工件的精度。

因此切削液的選擇，既要考慮到其本身的潤滑

性，也要考慮其冷卻性能。對(duì)于精加工，宜選擇乳化型減摩切削液或低粘度的切削油；對(duì)于半精加工和粗加工，可選擇低濃度的乳化型減摩切削液，或半合成減摩切削液等具有良好冷卻性能的切削液。
