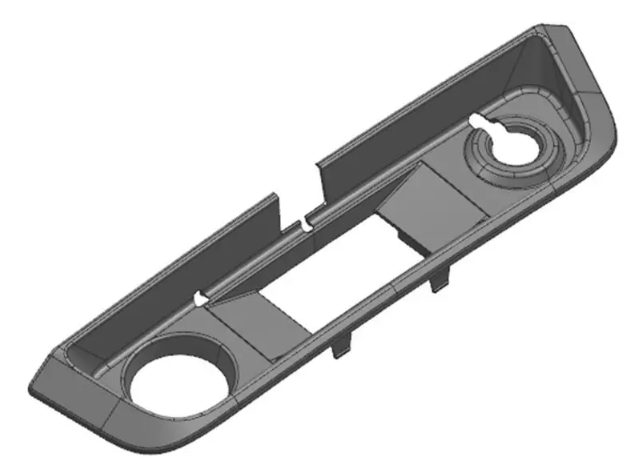

注塑模滑塊里面出斜頂的產品比較少見，結構也是多樣化的，本文給大家介紹一種滑塊里面出斜頂的經典機構，希望起到拋磚引玉的作用。

1. 設計思路

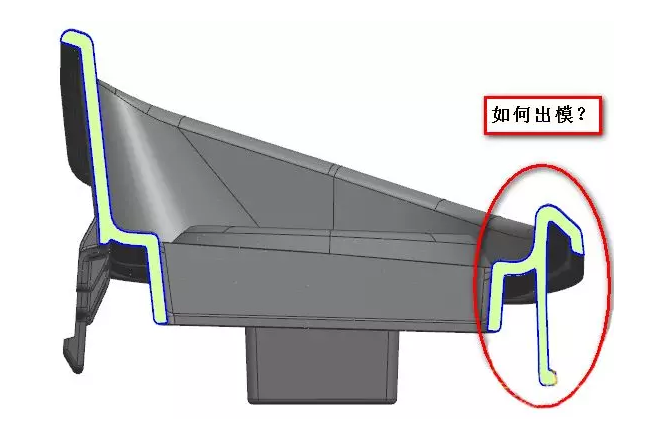

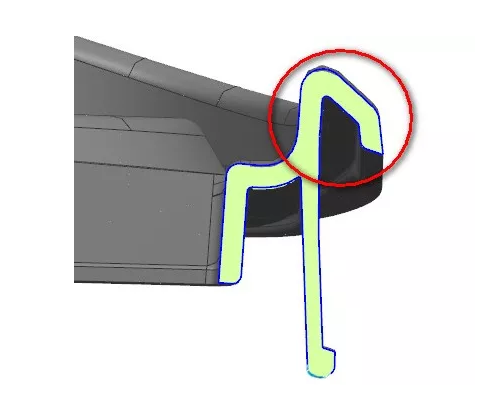

做普通滑塊機構抽出，紅色框的鋼料卡住無法出模，必須線將紅色框的鋼料先脫離產品再抽離倒扣。

2. 滑塊頭部設計

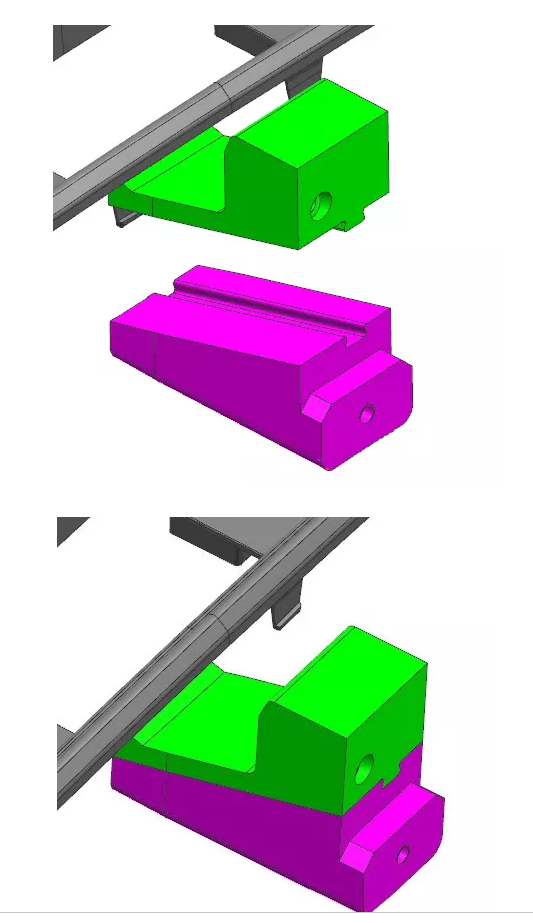

綠色為斜頂，帶突出的燕尾，品紅色為滑塊，主要是抽出倒扣和驅動斜頂向下脫扣，燕尾槽滑配。

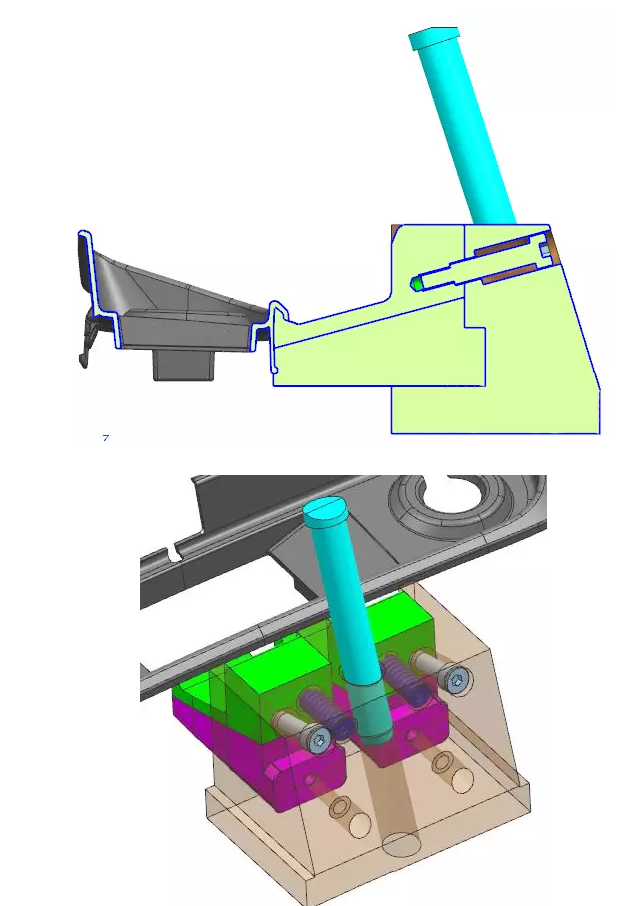

3. 滑塊出斜頂機構解剖

斜頂需鎖一個限位螺絲，限制斜頂向下運動的距離，彈簧是為了防止斜頂跟著滑塊往右邊走。

4. 滑塊出斜頂機構運作原理

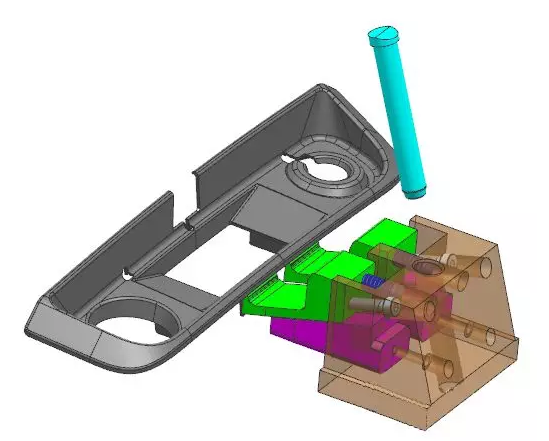

斜導柱驅動滑塊向右側抽芯，品紅色的滑塊鑲件驅動斜頂向下運動，同時脫離倒扣，彈簧防止斜頂跟著滑塊往右邊走，走到一定距離以后限位螺絲限死，斜頂同時跟著滑塊抽芯。
